測試步驟

　　第一步：把整組電壓測試線連接到電池組兩端。

　　第二步：插入電源，主機開機。

　　第三步：進入在線監測參數設置。

　　第四步：“確定”開始測試。


測試準備

　　接線：接線應先接儀器的連線，后接與電池的連線

參數設置

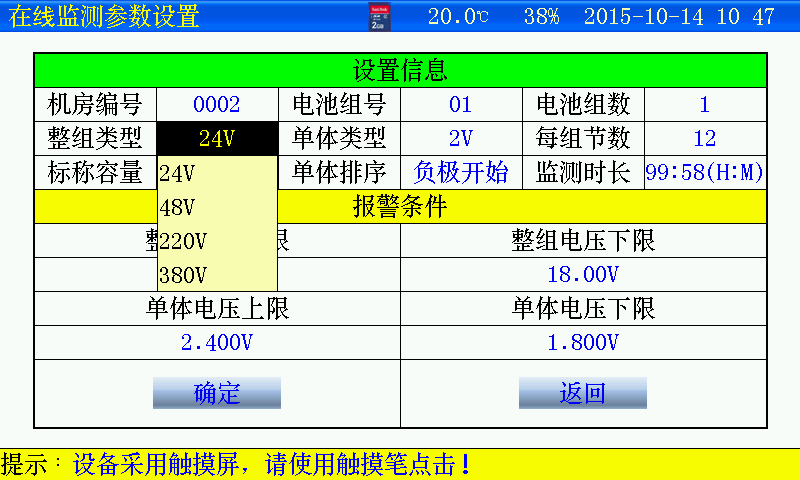

　　開機進入主界面，選擇“測試設備”—“在線檢測” 進入在線監測設置界面

　　按界面提示輸入設置參數，若參數設置錯誤，發出“笛. 笛. 笛.”的提示音，提示：參數設置不合理。

　　機房編號：0001-9999

　　電池組號：01-99

　　電池組數：電池組數1～2組

　　整組類型：根據電池組電壓選擇。(多種電壓類型的測試儀器，必須嚴格按電池組選擇)

　　整組電壓上限：電池組上限報警參數。

　　整組電壓下限：電池組下限報警參數。

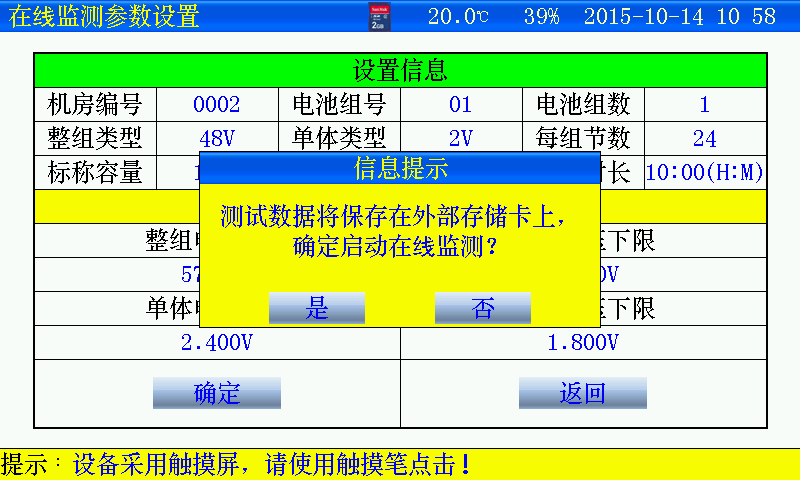

　　設置完成并確認接線正確后，按確定進入在線監測。

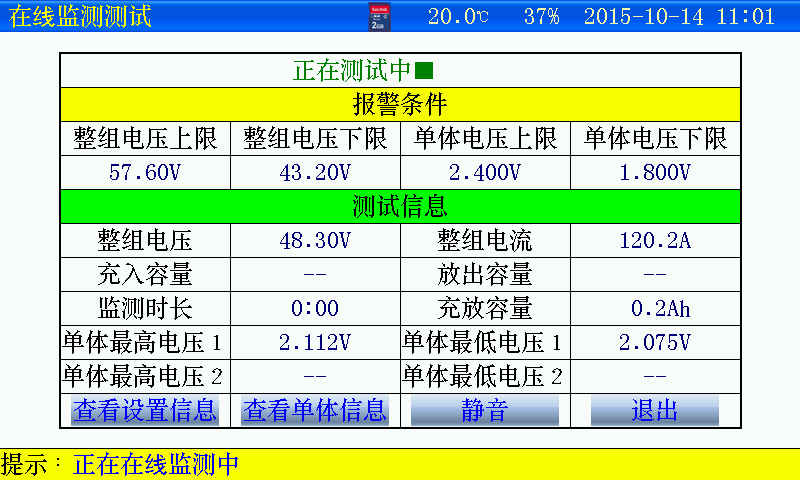

測試界面

　　達到報警條件的數據，將顯示為紅色。

　　查看設置信息：測試中可修改報警條件。

　　靜音：若達到報警條件，測試儀顯示報警原因，并發出“笛…笛.笛...”的提示音，按此鍵可關閉報警。

　　退出：停止監測

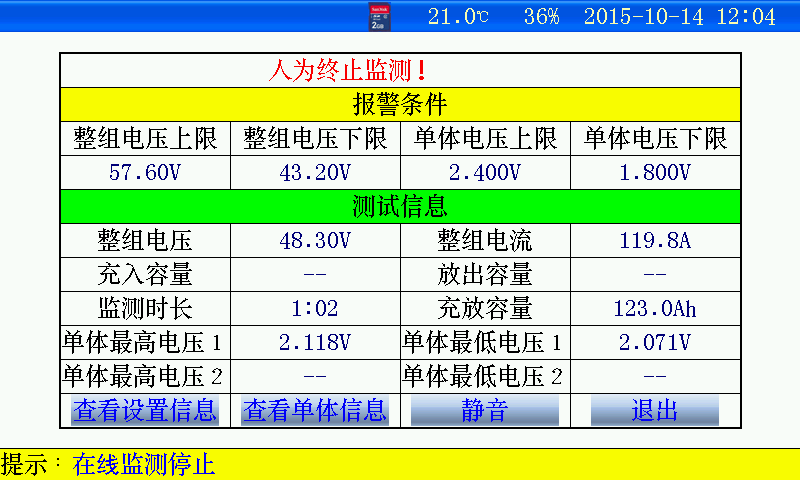

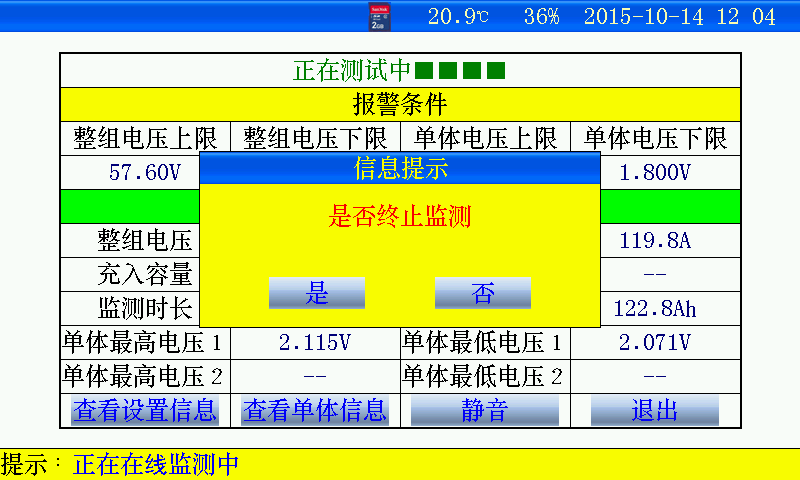

停止監測

　　點擊“是”將停止監測。

　　測試完畢;

　　關閉測試儀電源，拆除接線，拆線時應先拆與電池的連線，后拆與儀器的連線
