試驗?zāi)康?/p>

　　對絕緣操作桿進行試驗檢查和試驗的目的是為了發現絕緣操作桿的缺陷和絕緣隱患，防止使用中因絕緣桿缺陷導致事故的發生。

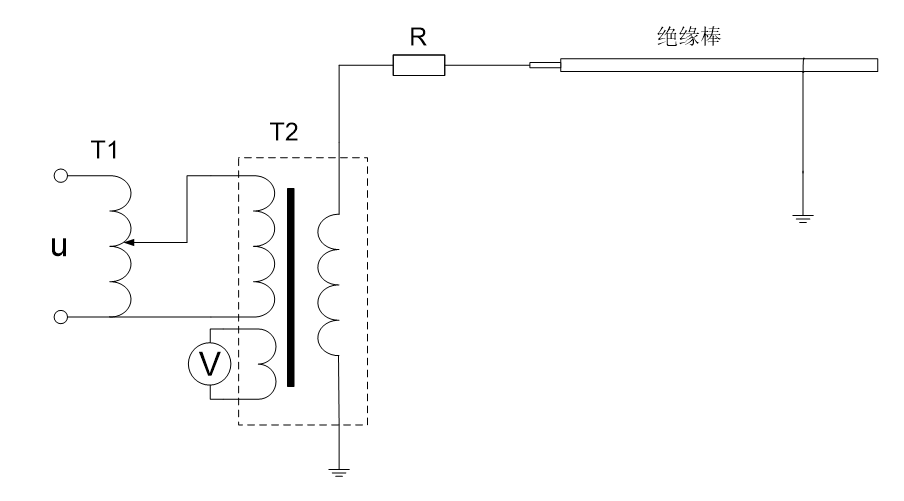

　　試驗接線

　　試驗步驟

　　(1)試驗前準備工作

　　試驗加壓期間，必須有安全監護人監護。

　　工作前要對試驗設備進行檢查，確保試驗設備能正常工作，試驗儀器必須可靠接地。

　　工頻耐壓試驗時環境溫度20℃±5℃，相對濕度低于85%。試驗變壓器應選大于0.5kKA(500VA)的變壓器;所用電壓表準確度1.5級以內;所用毫安表準確度1.0以內，其使用值應為儀表量程的15%~85%。

　　記錄天氣情況和溫濕度、試驗場地信息、試驗日期。

　　(2)操作步驟

　　試驗前先檢測絕緣桿面有沒有裂紋、氣泡、皺紋等，經目測合格后才可進行交流耐壓試驗;

　　高壓試驗電極布置于絕緣桿的工作部分，高壓試驗電極和接地極間的長度即為試驗長度，根據下表中規定確定兩級間距離，如在絕緣桿間有金屬部分，那么試驗電極間的距離還應在此值上再加上金屬部分的長度;

　　把絕緣桿橫放在支架上。接地極及接高壓的電極應以50mm寬金屬鉑纏繞。試品間距不小于500mm。

　　對于各個電壓等級的絕緣桿，施加對應的電壓。對于10~220kV電壓等級的絕緣桿，加壓時間1min;對于330~500kV電壓等級的絕緣桿，加壓時間5min。

　　試驗時應緩慢升高電壓，以便能在儀表上準確讀數，達到0.75倍試驗電壓值起，以每秒2%試驗電壓的升壓速率至規定的值，保持相應的時間，然后迅速降壓，但不能突然切斷，試驗中個絕緣桿應不發生閃絡或者擊穿，試驗后絕緣桿應無放電、灼傷痕跡，應不發熱。

　　工頻耐壓試驗以無放電、無閃絡及過熱為合格。

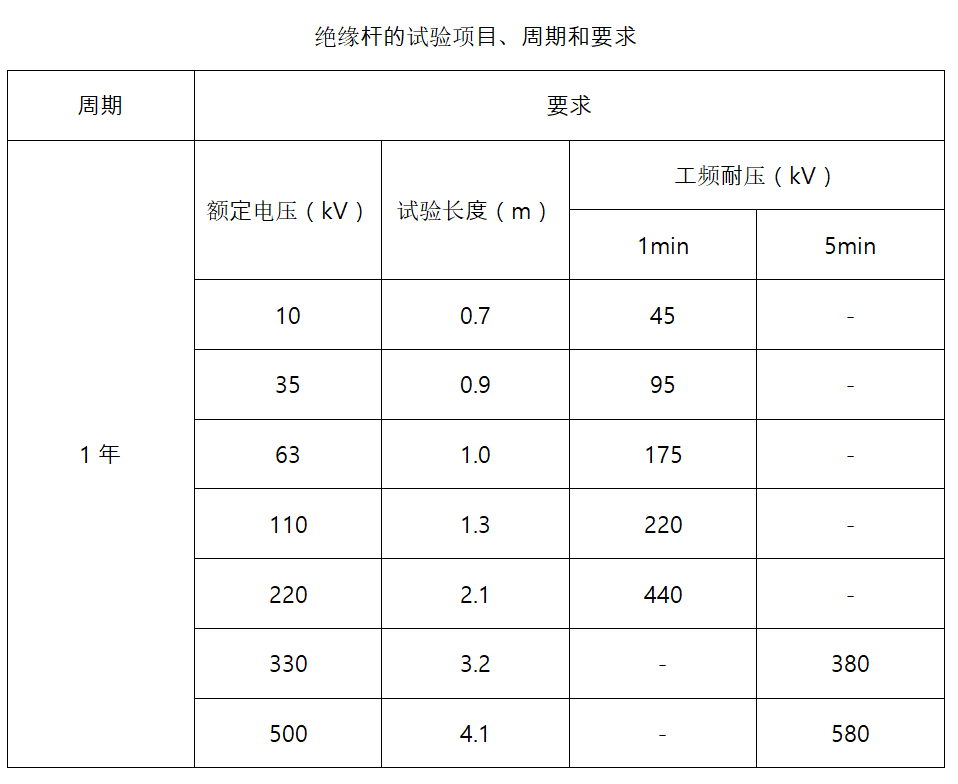

　　試驗標準

　　注意事項

　　進行絕緣試驗時，被試品溫度應不低于+5℃。戶外試驗應在良好的天氣進行，且空氣相對濕度一般不高于80%。

　　試驗過程中試驗人員之間應分工明確，加壓前贏呼唱，加壓過程中應有人監護。

　　升壓必須從零開始，切不可沖擊合閘。

　　升壓過程中應密切監視高壓回路、試驗設備儀表指示狀態，監聽被試品有無異響。

　　有時工頻耐壓試驗進行了數十秒鐘，中途因故失去電源，使試驗中斷，在查明原因恢復電源后，應重新進行全時間的持續耐壓試驗，不可僅進行“補足時間”的試驗。

　　加壓時試驗人員應與帶電部位保持足夠的安全距離。試驗儀器的金屬外殼應可靠接地，儀器操作人員應站在絕緣墊上。

　　試驗周期

　　1年。
