如何操作繼電保護測試儀的諧波試驗？

發布日期：2022-03-10 瀏覽：827 次

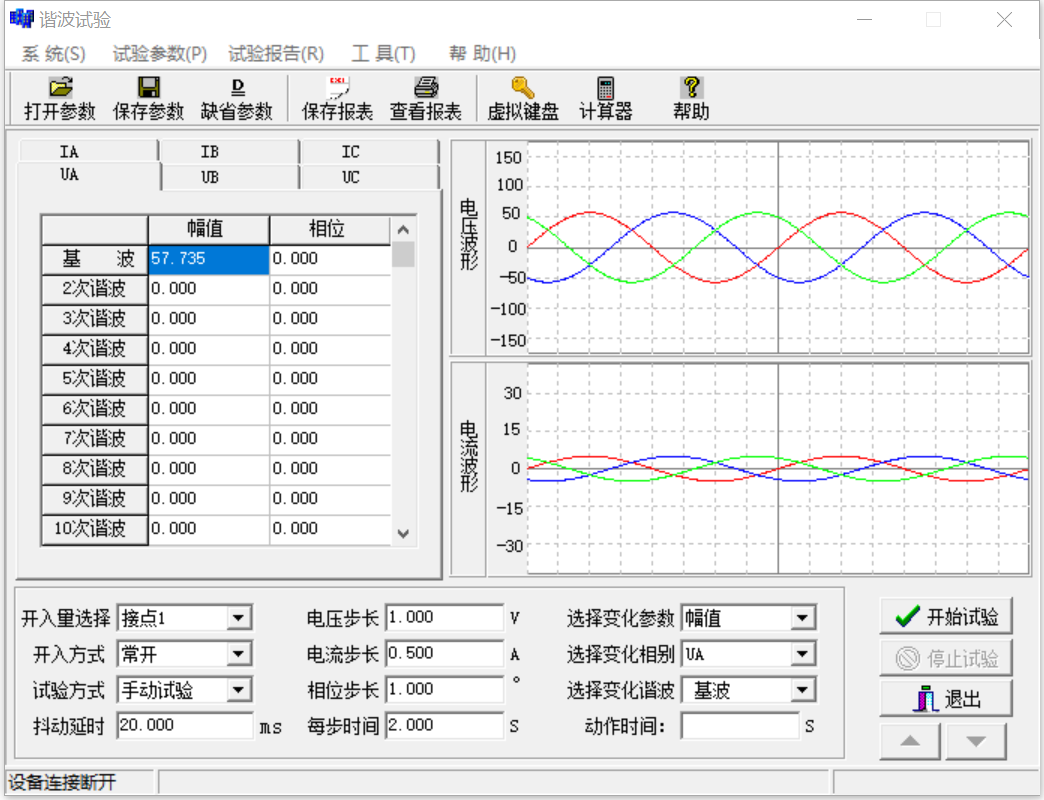

繼電保護測試儀諧波試驗
　　繼電保護測試儀的諧波試驗輸出三相電流和三相電壓，每相電流和電壓可在基波上疊加2—20次諧波，各次諧波的幅值和相位可任意改變，可以用來測試反映諧波成分的各種裝置。

　　1.【開關量選擇】

　　1—8開入量端子，任選一個。開入方式：常開或常閉。

　　2.【試驗方式】：手動或自動。

　　3.【抖動延時】：10—20ms。

　　4.【電壓步長】：一般為1.00V。

　　5.【電流步長】：一般為0.50A。

　　6.【每步時間】：一般為2.00s。

　　7.【變化參數】：幅值或相位。

　　8.【變化相別】：UA，UB，UC;IA，IB，IC六選一。

　　9.【變化諧波】：基波或2—20次諧波。
