繼電保護測試儀交流試驗測試方法

發布日期:2021-11-04 瀏覽:2154 次

  繼電保護測試儀【交流試驗】模塊是一個通用型,綜合性測試模塊,它有獨立的3相電流和4相電壓組成(本儀器)。通過設置相應的電壓或電流為變量,賦予變量一定的變化步長,并且選擇合適的試驗方式(如手動,自動,動作停止,動作返回),方便地測試各種電壓,電流保護的動作值,返回值及動作時間等,并自動計算返回系數。
繼電保護測試儀交流模塊

  1.變量選擇

  可選擇單個變量,也可選擇多個變量同時可變,在【可變】一欄打“√”即可。

  2.變量的步長

  可根據測試精度的要求選擇步長的大小。如:電壓步長、電流步長等。

  3.【每步時間】

  自動試驗時,每變化一個步長的間隔時間。手動試驗時該欄無需設置。

  4.【自動試驗(動作停止)】

  程序輸出時,參與變化的量將按設定步長和間隔時間自動變化,其他量值固定不變。直到繼電器動作,記錄動作值和動作時間。停止輸出,程序自動返回。

  5.【自動試驗(動作返回)】

  程序輸出時,參與變化的量將按設定步長和間隔時間自動變化,其他量值固定不變。直到繼電器動作,記錄動作值和動作時間,此時裝置還保持輸出狀態,然后按設定步長和間隔時間向相反的方向變化,直到繼電器接點返回,則裝置終止輸出,并記錄返回值,程序自動返回。

  6.【手動試驗(動作停止)】

  程序連續輸出當前值,當點擊【▲】按鈕時,可變的量即遞增一個步長,當點擊【▼】按鈕時,可變的量即遞減一個步長。如果繼電器動作,可記錄動作值和動作時間,這時測試儀終止輸出,程序自動返回。

  7.【手動試驗(動作返回)】

  程序連續輸出當前值,當點擊【▲】按鈕時,可變的量即遞增一個步長,當點擊【▼】按鈕時,可變的量即遞減一個步長。如果繼電器動作,可記錄動作值和動作時間,這時測試儀還保持輸出狀態,用戶可手動按原來相反的方向變化步長,直到繼電器接點返回,則測試儀終止輸出,并記錄返回值,程序自動返回。

  8.【打開參數】

  選擇適當的文件夾,打開以前保存的參數。

  9.【保存參數】

  將當前的參數保存到用戶指定的文件夾里。

  10.【缺省參數】

  將界面恢復到默認參數,一般是:電壓初值為57.73V、電流1A、相位互差120°、頻率50Hz和正序。

  11.【保存報表】

  將試驗結果文件保存到指定文件夾里,默認:DATA/REPORT。

  12.【查看報表】

  將DATA/REPORT里的某個文件調出,進行瀏覽或打印。

  13.【虛擬鍵盤】

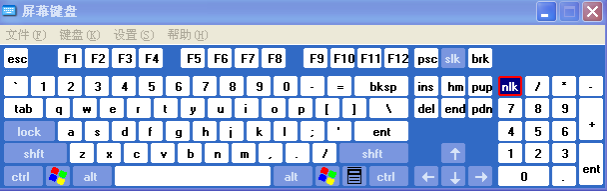

繼電保護測試儀軟件虛擬鍵盤

  如用戶不想用面板鍵盤,可使用虛擬鍵盤,用來輸入中文或數字。

  14.【正序】、【負序】切換

  程序自動將B、C兩相的相位互換。

  15.【序分量切換】

  程序自動將參數轉換為序分量模式,分別為:U+、U-、U0、I+、I-和I0。電壓、電流均以正序、負序、和零序表示,這時必須接入三相電流和三相電壓,可直接按序分量變化,以方便做序分量繼電器。

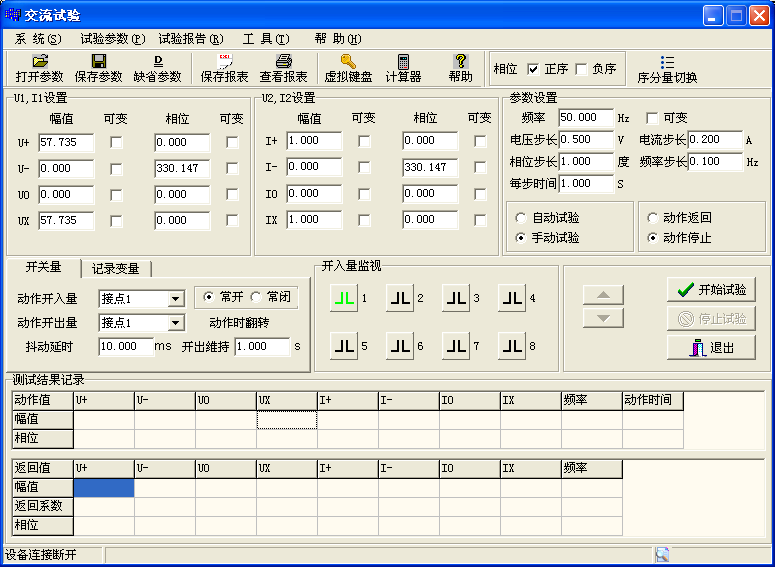

繼電保護測試儀軟件序分量切換界面

  16.【動作開入量】

  開入量1--8個任選一個。接入繼電器的常開接點或常閉接點。

  17.【動作開出量】

  當繼電器的接點動作時,同時給出一路開出量,通常為開轉閉,維持時間為1秒。用于啟動錄波器或毫秒計。

  18.記錄變量

  有些試驗比較簡單,所需變量不多,用戶可選擇所需的變量作為試驗結果記錄用,這樣可使試驗報告簡潔明了。

  19.接點【抖動延時】

  有些繼電器如電磁型繼電器,速飽和變流器等當電氣參數接近動作定值時,其接點會產生抖動,使測試儀可能產生誤判,因此程序內部有必要設置一個時間,當繼電器的接點翻轉維持一定的時間后,程序才認定繼電器是可靠動作,這樣就躲過繼電器的抖動,避免出現動作值不準的問題。一般的微機保護延時10—20ms,電磁型繼電器、速飽和變流器等的延時時間可適當延長。

  試驗功能介紹

  1.電壓、電流試驗

  選擇某一相電壓或某一相電流為變量,選擇自動或手動試驗方式變化,直到繼電器動作。當電壓大于125V,電流大于20A時,電壓可采用線電壓輸出,如UAB、UBC、UCA。電流可采用兩相并聯或三相并聯方式輸出,注意,這時電流的相位要選擇同相位。大電流輸出時間盡可能短,初值可設為90%的定值,以縮短試驗時間。做多段式過流保護時,可直接輸出1.2倍的電流定值,這樣測出的動作時間才準確。

  2.頻率試驗

  初始頻率的默認值為:50Hz,用戶可修改此值。選擇頻率可變,輸入合適的頻率步長,點擊【開始試驗】,所有電流、電壓的頻率都發生變化。

  3.功率方向試驗

  保護裝置一般采用90度接線方式,低電壓定值為60V,試驗時可設UA=60V,相位為0度;UB=0V,相位為0度;這樣,線電壓UAB=60V,相位為0度,然后固定電壓。IC幅值固定不變(一般取5A),改變IC的相位來測兩個動作邊界角。90度接線方式按“UAB、IC”,“UBC、IA”和“UCA、IB”方式進行輸出。0度接線按“UAB、IA”,“UBC、IB”和“UCA、IC”方式進行輸出。靈敏角=(邊界角1+邊界角2)/2。

  4.變壓器復合電壓閉鎖(方向)過流保護

  復合電壓閉鎖(方向)過流保護一般用于變壓器后備保護,可用【交流試驗】模塊進行模擬,操作如下:

  4.1.低電壓閉鎖(方向)過流保護

  假設:低電壓閉鎖定值為60V(指線電壓),過電流定值為5A。將測試儀的UA、UB、UC、UN;IA、IB、IC和IN分別接入變壓器后備保護的交流輸入端,同時將保護出口跳閘接點,接入測試儀的開關量輸入端1,設置IA=6A,IB=IC=0,UA=UB=UC=57V,相位互差120度。選擇UA、UB和UC同時可變,60/1.732=34.64,用【手動試驗】方式同時遞減三相電壓,當UA=UB=UC=34.64V時,保護動作。

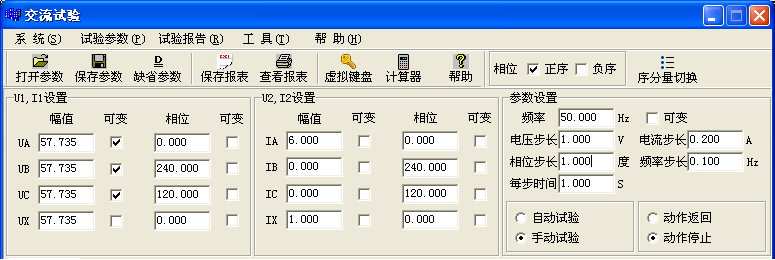

低電壓閉鎖(方向)過流保護界面

  4.2.負序電壓閉鎖過流保護

  假設:負序電壓閉鎖定值為7V(相電壓),過電流定值為5A。將測試儀的UA、UB、UC、UN;IA、IB、IC和IN分別接入變壓器后備保護的交流輸入端,將保護出口跳閘接點接入測試儀的開入量1,設置IA=6A,IB=IC=0,UA=UB=UC=0V,相位為0,120,240度(實際為負序)。選擇UA、UB和UC同時可變,用【手動試驗】方式同時遞增三相電壓幅值,當UA=UB=UC=7V時,保護動作。

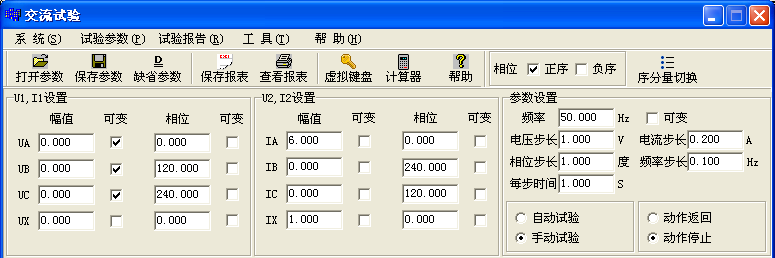

負序電壓閉鎖過流保護界面

  4.3.接線方式--如圖所示:

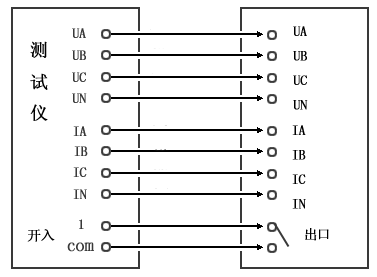

繼電保護測試儀交流試驗接線圖
